Z przyjemnością prezentujemy stworzony przez nas system do badania cienkich złączy spawanych metodą ultradźwiękową Phased Array.

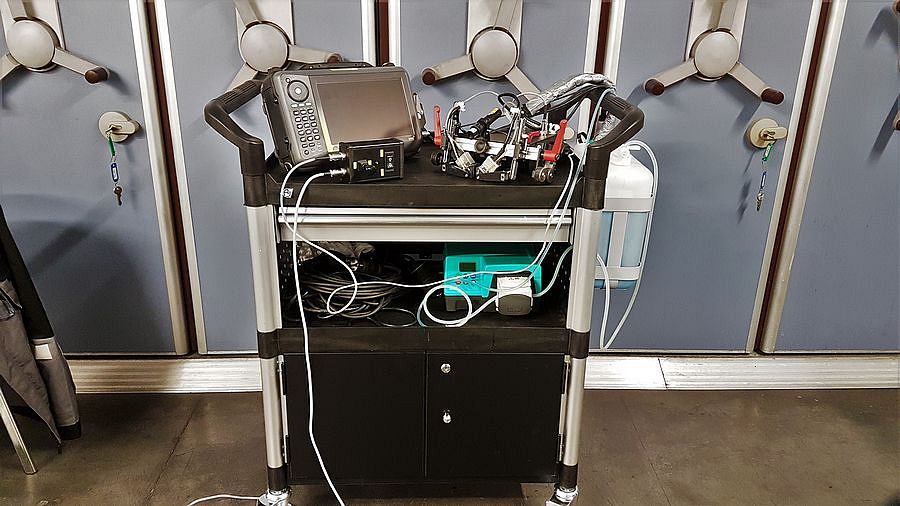

System zaprojektowano dla firmy Teleskop Sp. z o.o. (Telemond Holding), a jego działanie oparto o podzespoły:

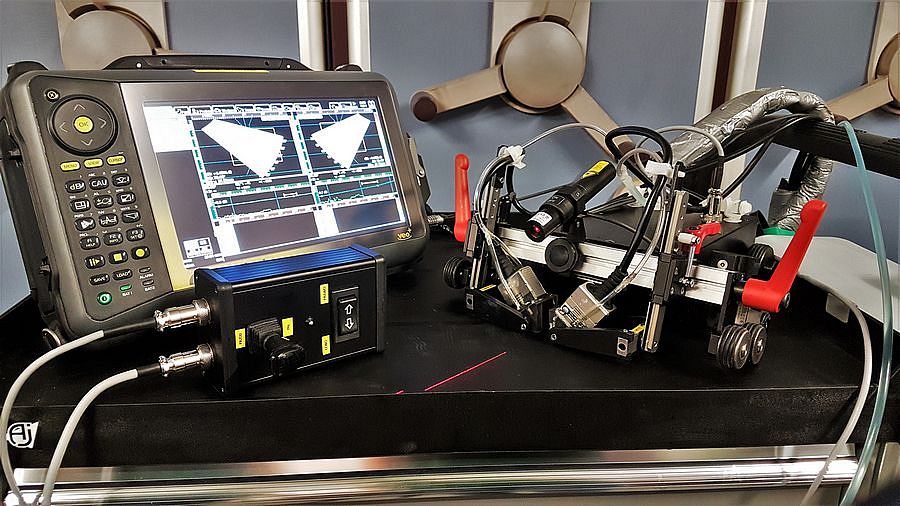

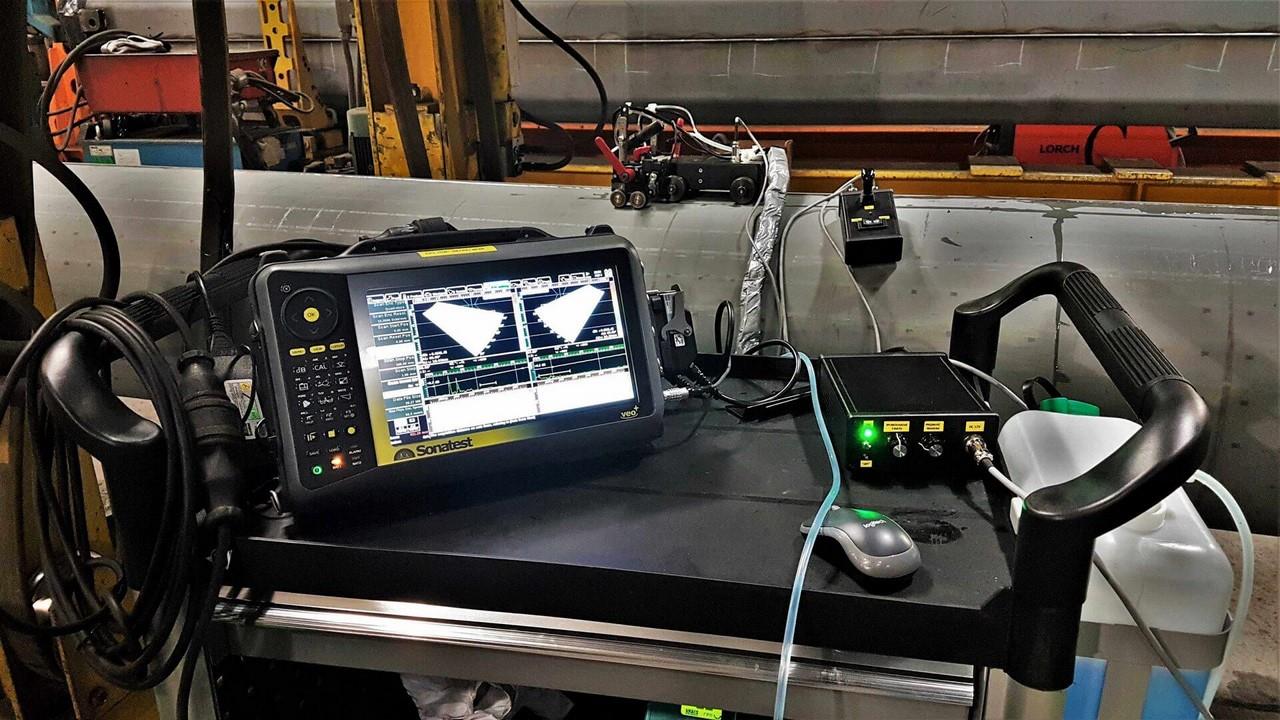

- Defektoskop ultradźwiękowy Phased Array Sonatest Veo+ 32:128PR

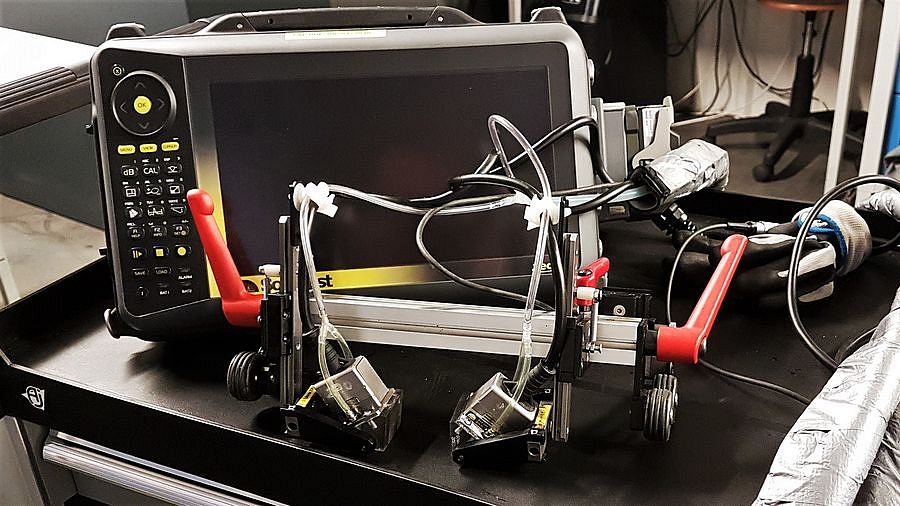

- 2 głowice wieloprzetwornikowe Sonatest PA DAAH 10MHz 32 el
- Kliny kątowe z króćcami doprowadzającymi ośrodek sprzęgający na powierzchnię badania
- Enkoder dla pełnej rejestracji wyników badań
- Pompa perystaltyczna do podawania ośrodka sprzęgającego

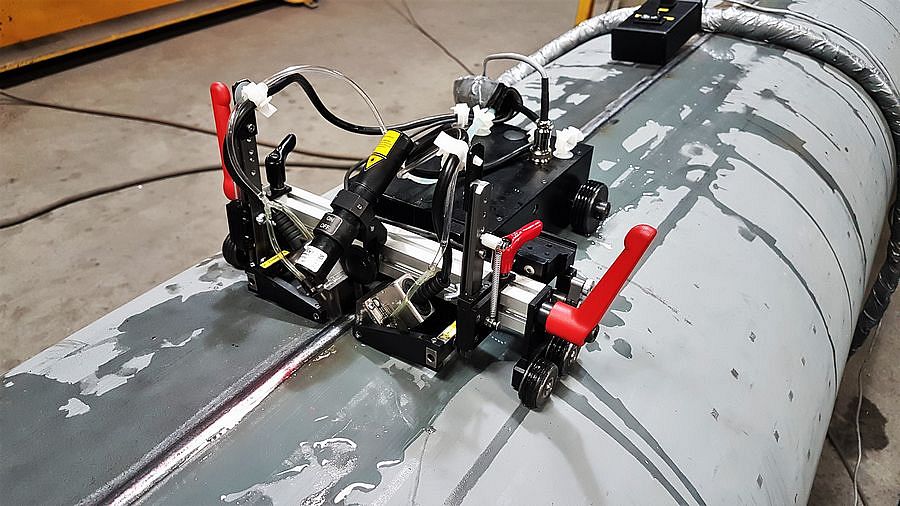

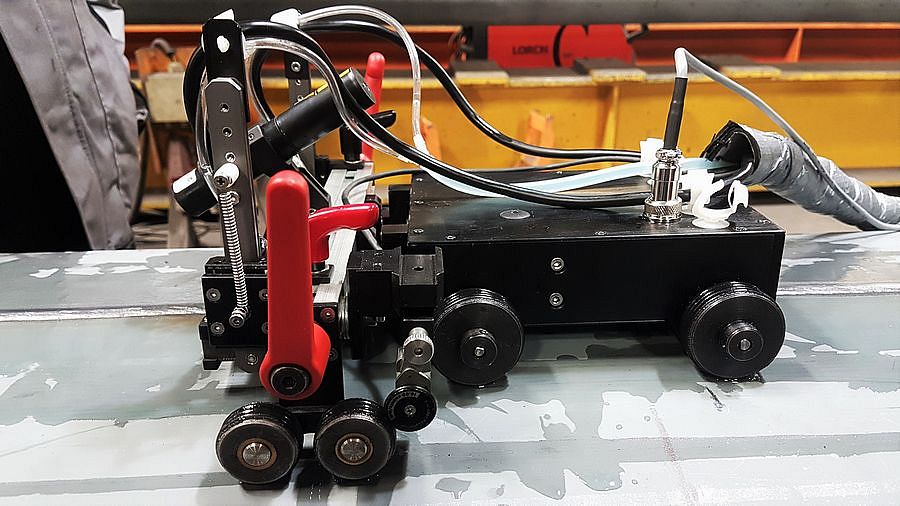

- Zaprojektowany przez nas skaner z napędem, sterowany za pomocą pilota.
Na potrzeby projektu skaner został wyposażony w takie funkcje jak:
- Regulacja prędkości
- Opóźniony start, zapobiegający zerwaniu sprzężenia pomiędzy głowicą a elementem badanym
- Korekta toru jazdy
- Możliwość odłączenia ramienia uchwytu głowicy i stosowania go jako skaner ręczny

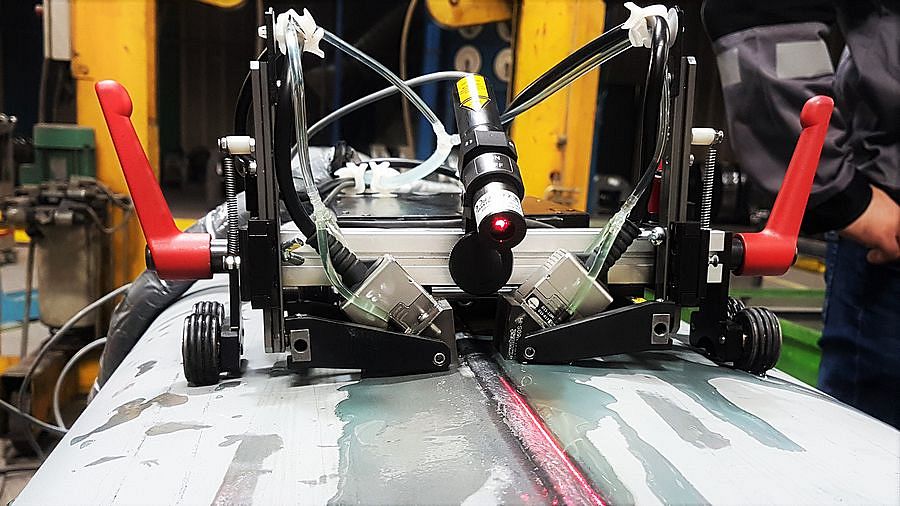

- Laser, ułatwiający poruszanie się po linii prostej
Zapraszamy do zapoznania się ze zdjęciami i filmem promocyjnym!
